実践① 単線で行き違いLv.1

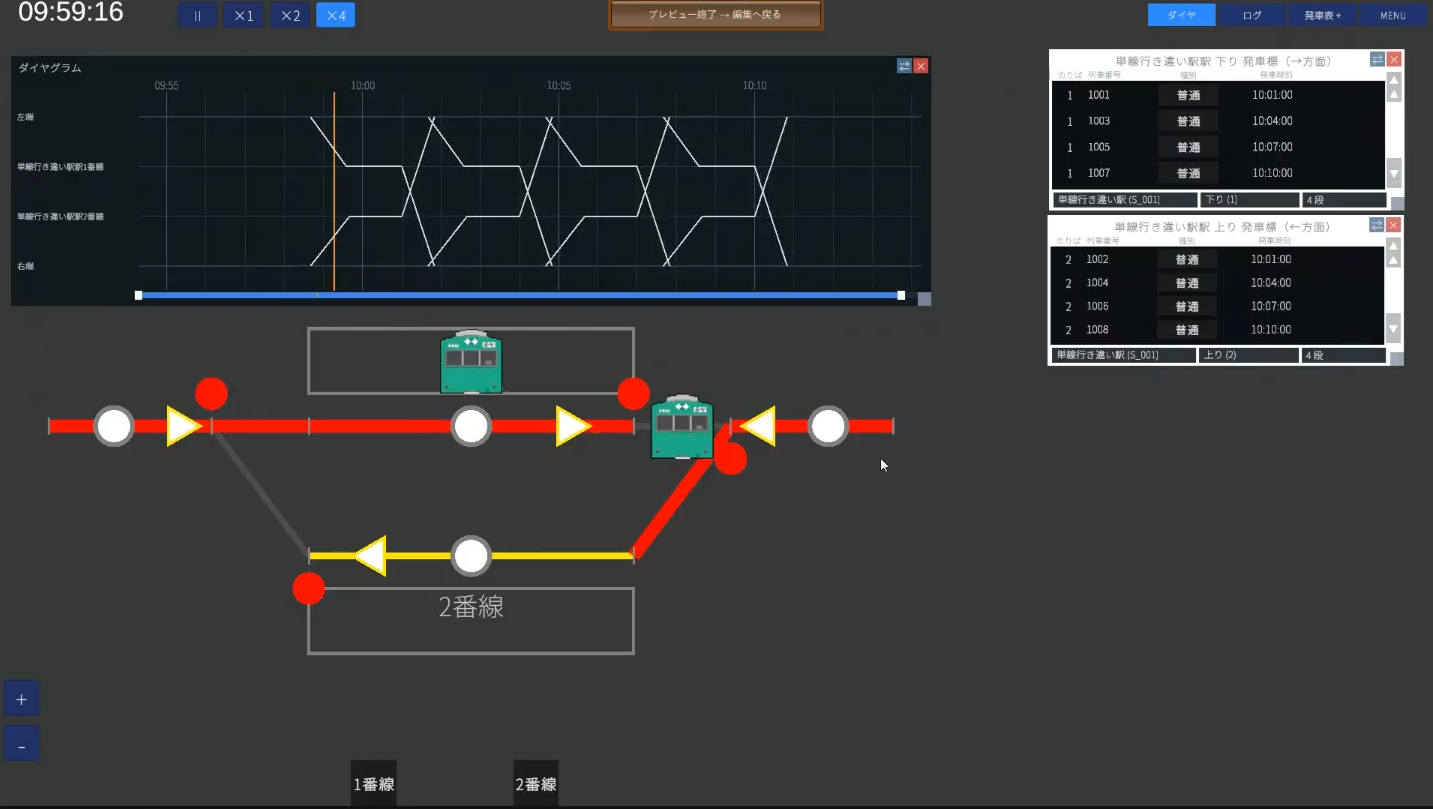

🎯 ゴールと完成イメージ

この実践①では、単線（線路が1本）の駅で、2本の列車がすれ違う（行き違う）、いちばんシンプルなマップを最初から最後まで作ります。 田舎の単線にある、上下の列車が駅で待ち合わせて入れ替わる——あの光景です。

このチュートリアルで学べること

• マップの新規作成とシナリオ、編集の進め方（会社→配線→設備→運行）
• 対向式ホーム（2面2線）の駅の描き方
• 軌道回路の長さ・制限速度の設定
• てこ・進路・信号機・出発ボタンの基本
• 経路グループと列車の登録、ダイヤグラム表示まで

✏️ まず設計図を描く（いちばん大事）

エディタを触る前に、紙に簡単な設計図を描くのを強くおすすめします。 いきなり作り始めると、あとから「軌道回路が短すぎて、てこが置けない」「順番を間違えて設定し直し」といった手戻りが起きがちです。 紙の上で線路・駅・てこの位置まで決めておくと、作業が一直線に進みます。

今回作る駅の構成はこんな形です。これがこのチュートリアル全体の地図になります。

🏢 STEP1　会社（種別と形式）

左上のメニューは ファイル → 会社 → 配線 → 設備 → 運行 の並び。この順に左から進めると手戻りが少なくなります。まずは会社から。

1-1. マップを新規作成する

1. ファイル → 新規マップ。マップ名を入れて作成（実在の駅名でなくてOK。ここでは 行き違い としています）
2. 続けてシナリオの作成を聞かれます。シナリオは同じマップに朝・昼・夜など複数の時間帯を持たせるしくみ。こだわりがなければ既定（DayTime）のまま、分かりやすく 昼 などでもOK

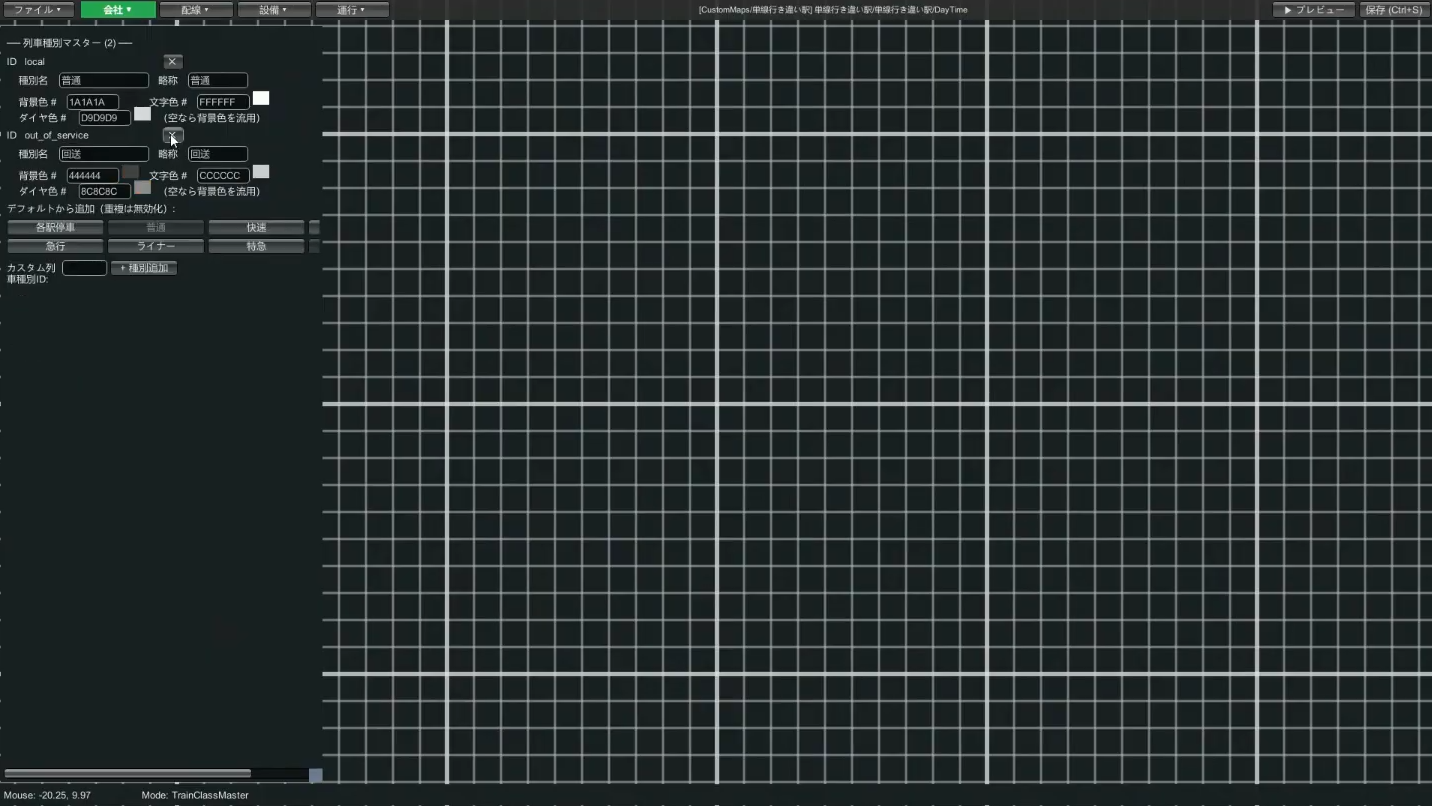

1-2. 列車種別を「使うものだけ」に絞る

会社 → 列車種別。既定で8種類用意されていますが、このマップで使うものだけ残して、あとは消すのがコツ。 今回の単線の小駅は普通電車だけが停まる想定なので、「普通」と、回送列車用に「回送」の2つだけ残します。

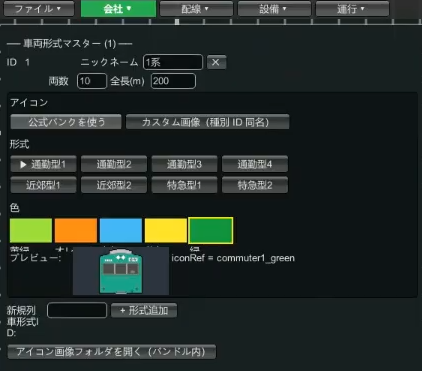

1-3. 列車形式（車両）を1つ作る

会社 → 列車形式で、走らせる車両を1つ定義します。

1. 列車形式 ID（例 1）とニックネーム（例 1系）を入力
2. 両数（例 10両）と全長（例 200m。10両なら約200m）を入力
3. アイコンは「公式バンクを使う」→ 通勤型などを選び、好きな色（例：緑）を選択
4. 保存

→ くわしくは 会社編集ガイド

🛤 STEP2　配線（線路と駅）

2-1. 駅の1番線・2番線を引く（対向式ホーム）

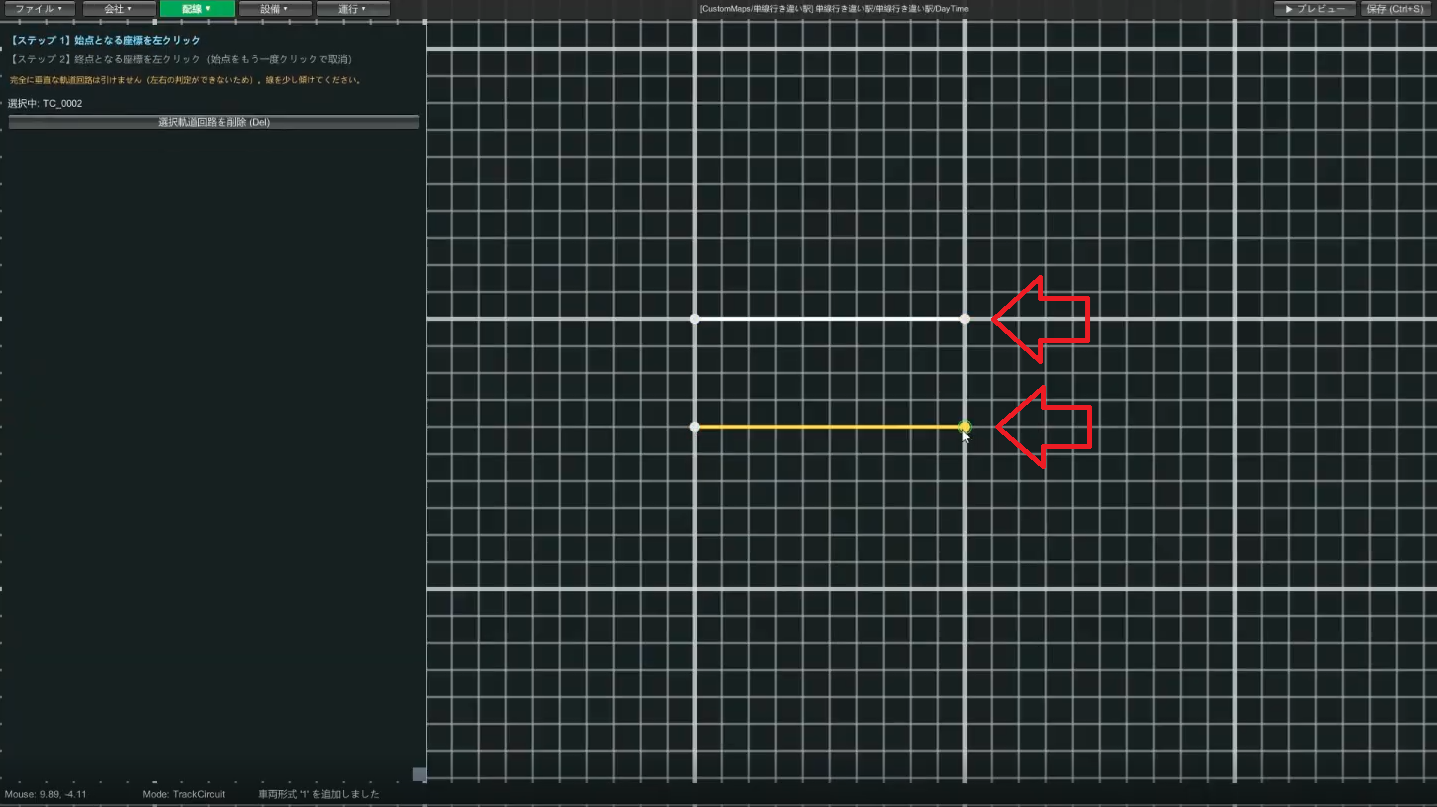

配線 → 軌道回路。始点をクリック → 終点をクリックで1本引けます。 まず1番線を1本、続けて少し下に2番線を1本。2本の線路は最低でも4マスほど間隔を空けてください（近すぎると、あとでホームやボタンの操作がしにくくなります）。

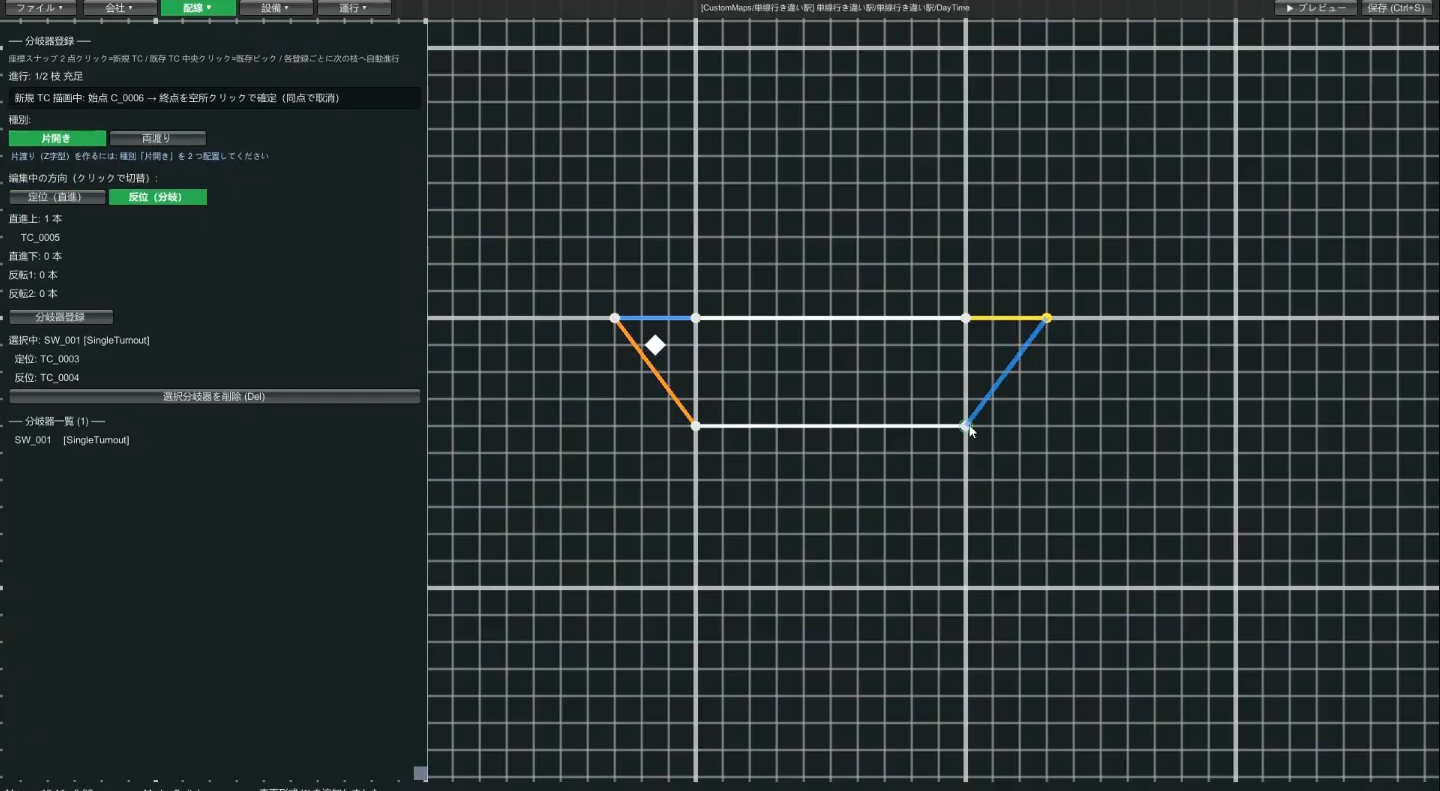

2-2. 駅の両側に分岐器を置く

配線 → 分岐器。種類は片開きを使います。まず直進方向からつなぎ、1番線・2番線へ分かれる分岐器を駅の両端に1つずつ作って保存します。

2-3. 駅の外（単線部）の軌道回路を引く

分岐器の外側、つまり駅の左右へ伸びる単線部の軌道回路を、左右に1本ずつ引きます。 実際の鉄道では駅間に複数の軌道回路がありますが、今回は分かりやすさ優先で1本ずつにします。

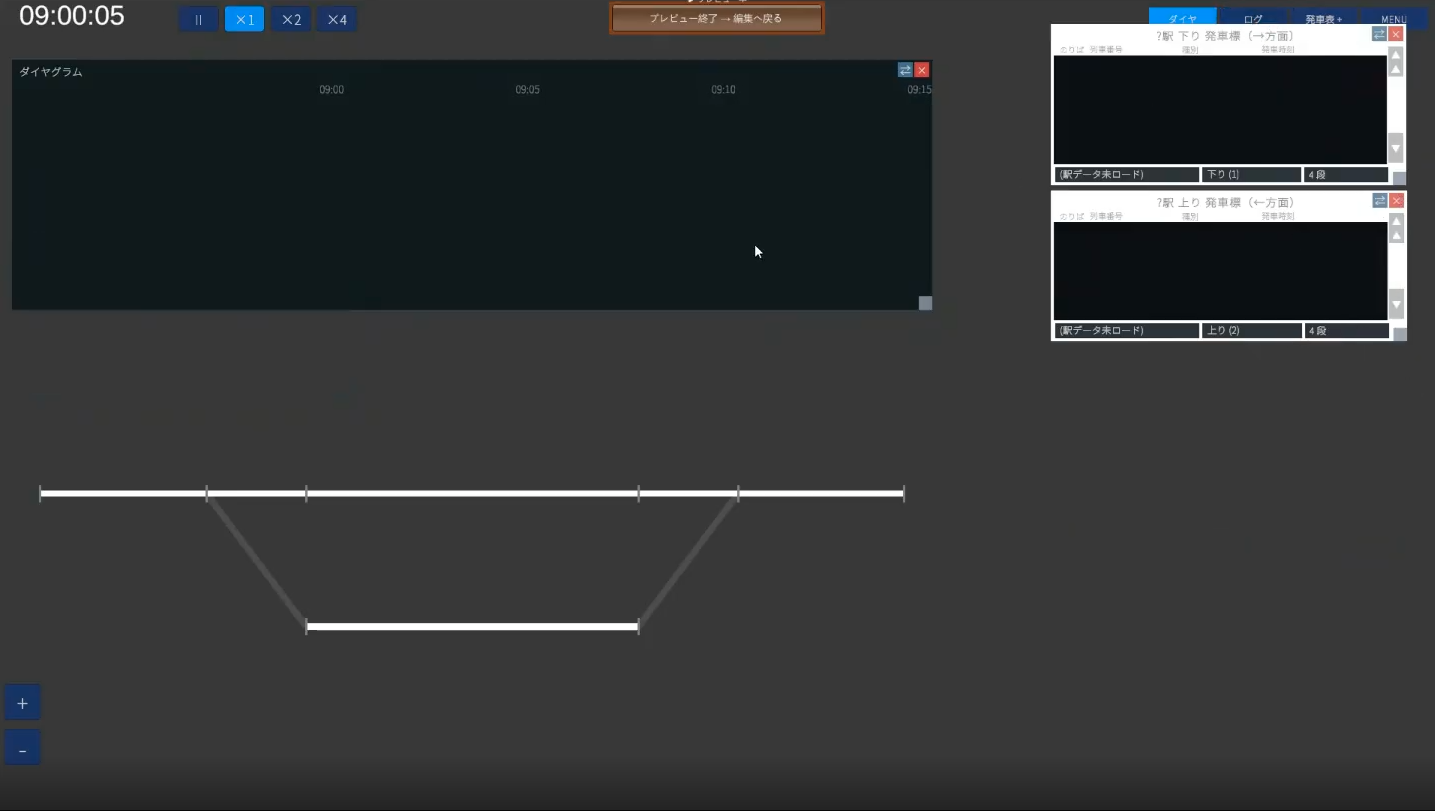

ここまでできたら、いったん ▶ プレビュー で線路が正しく引けているか確認します。こまめなプレビューが失敗を早く見つけるコツです。

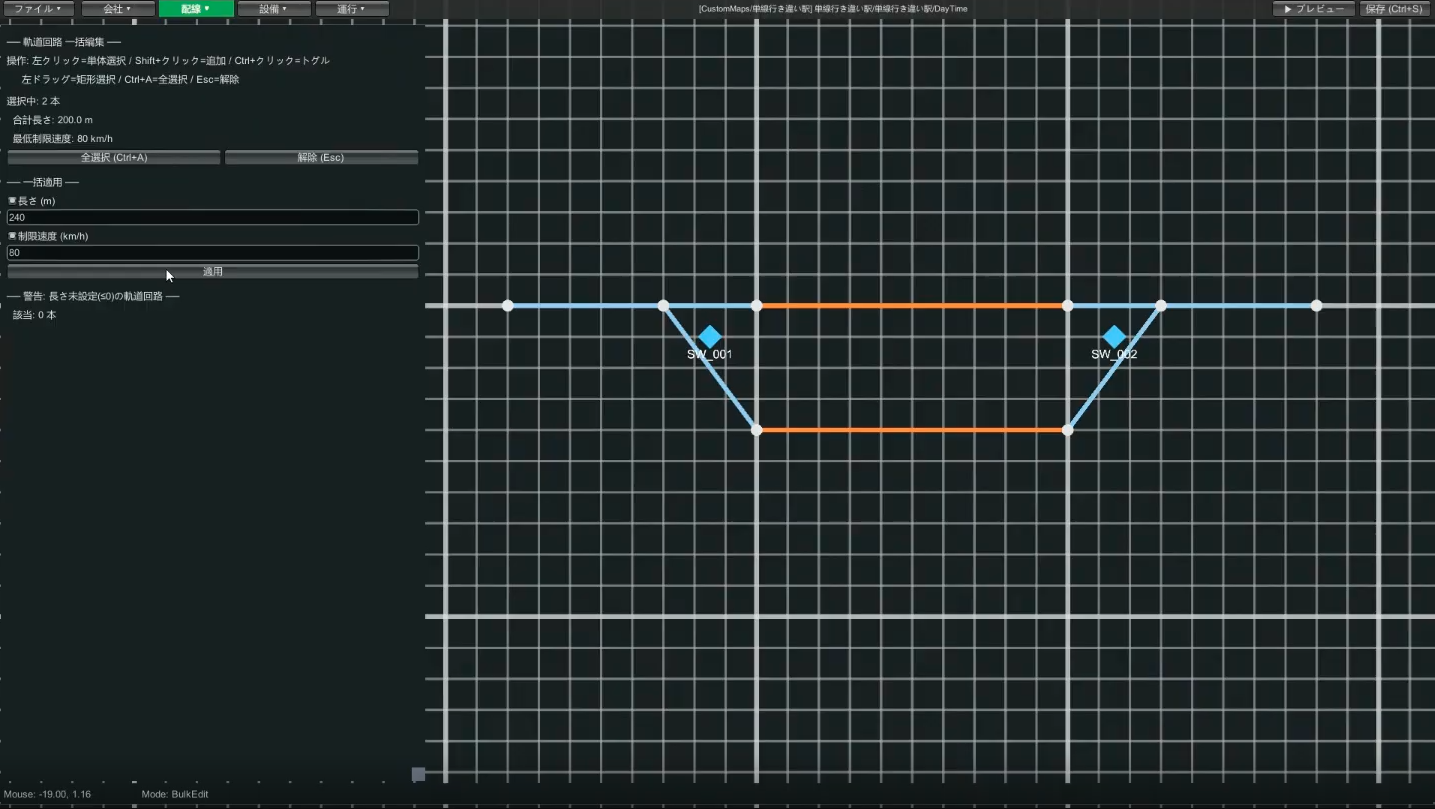

2-4. 軌道回路の長さと制限速度を決める（軌道一括）

配線 → 軌道一括（一括編集）モードで、軌道回路の長さと制限速度をまとめて設定します。 既定の長さ（100m など）のままだと、200mの列車が駅からはみ出してしまうので、ここはきちんと決めます。

2-5. 駅を登録して番線を割り当てる

1. 配線 → 駅で、列車が止まるホームの軌道回路（1番線・2番線）を選ぶ

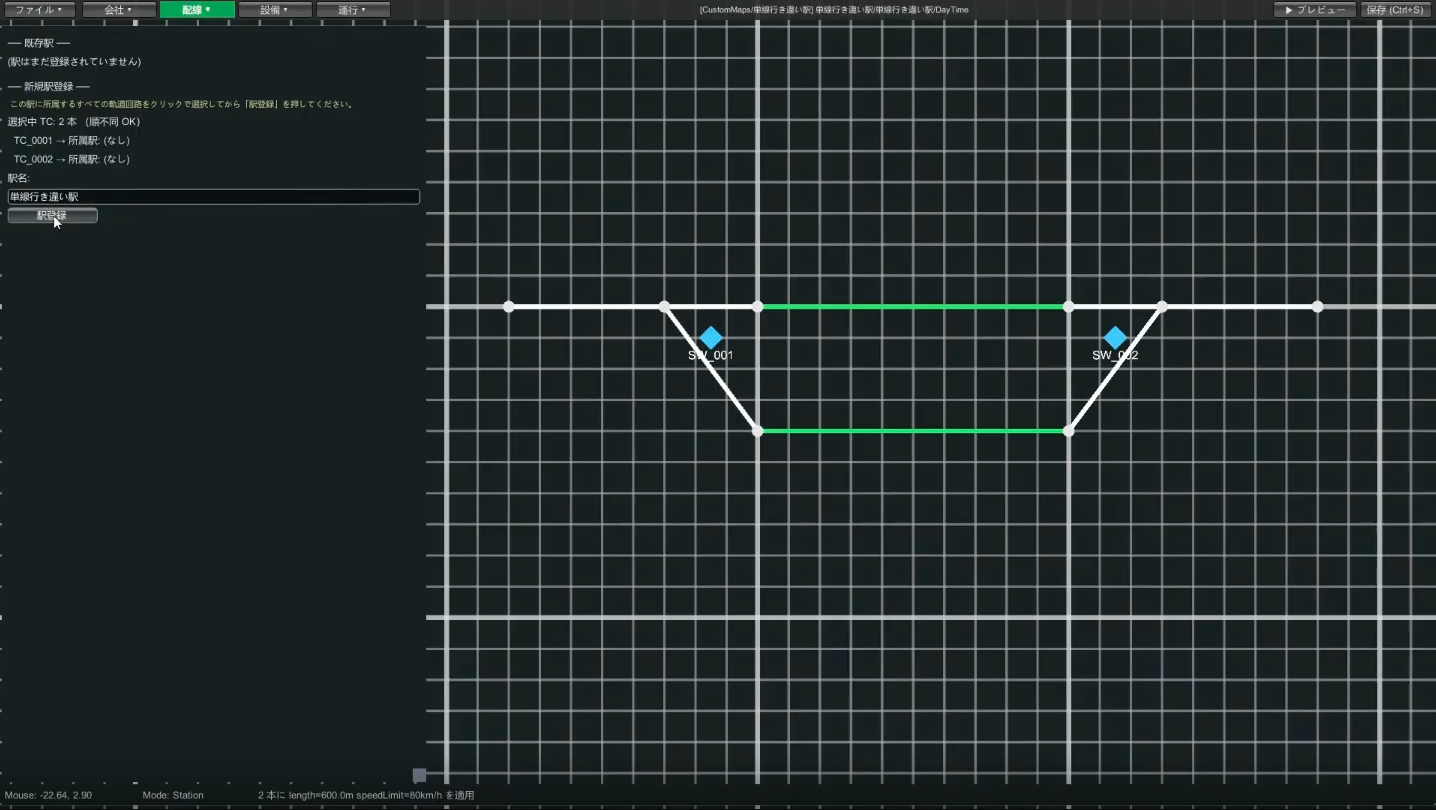

2. 駅名を入力（例 行き違い駅）して登録

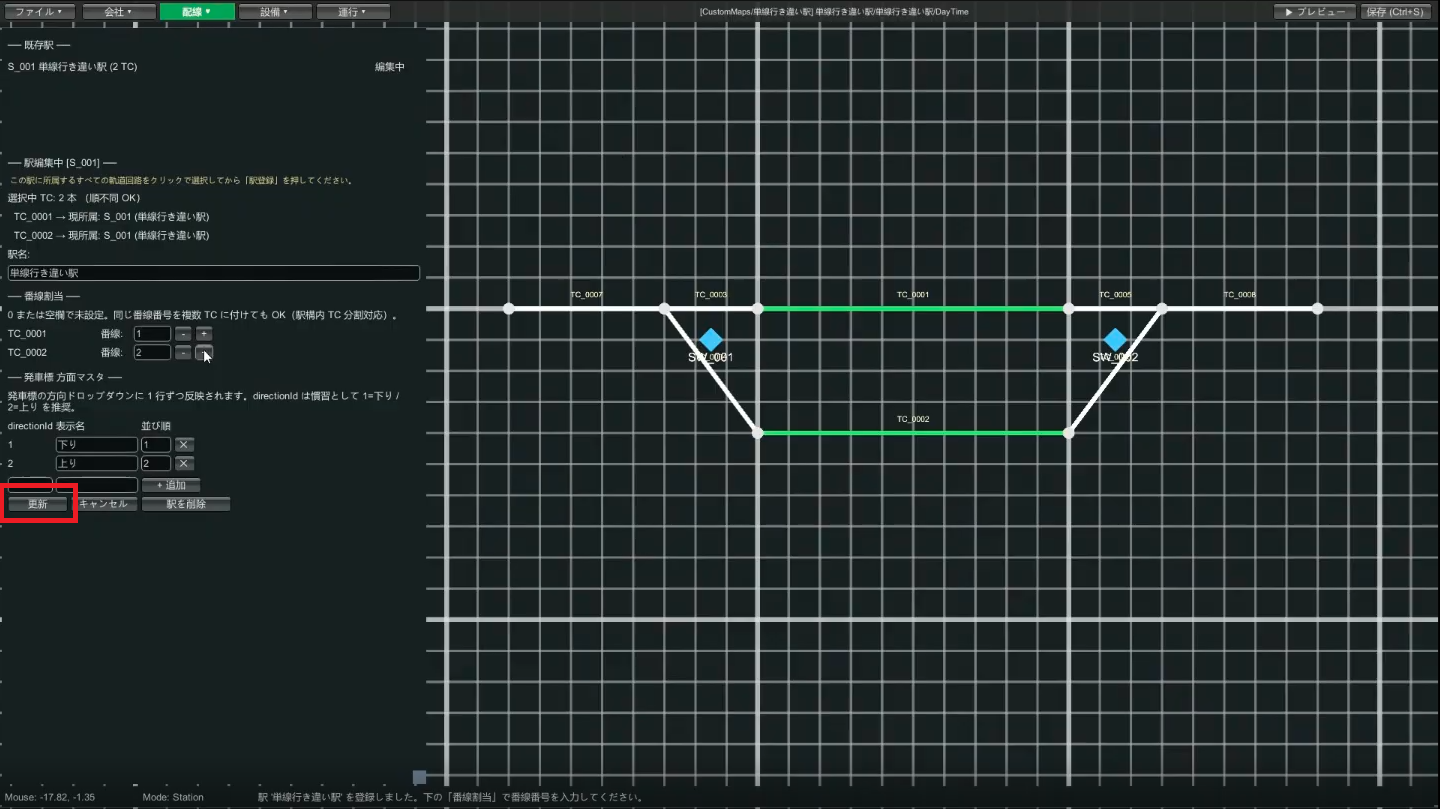

3. 番線割り当てが出るので、上の軌道回路（例 TC001）を1番線、下の軌道回路（TC002）を2番線に設定し、更新を押す

2-6. ホームを置く

配線 → ホーム。ホームは4つの角をクリックして矩形を描きます。 対向式なので、1番線の軌道回路の上側と、2番線の軌道回路の下側にホームを置きます。

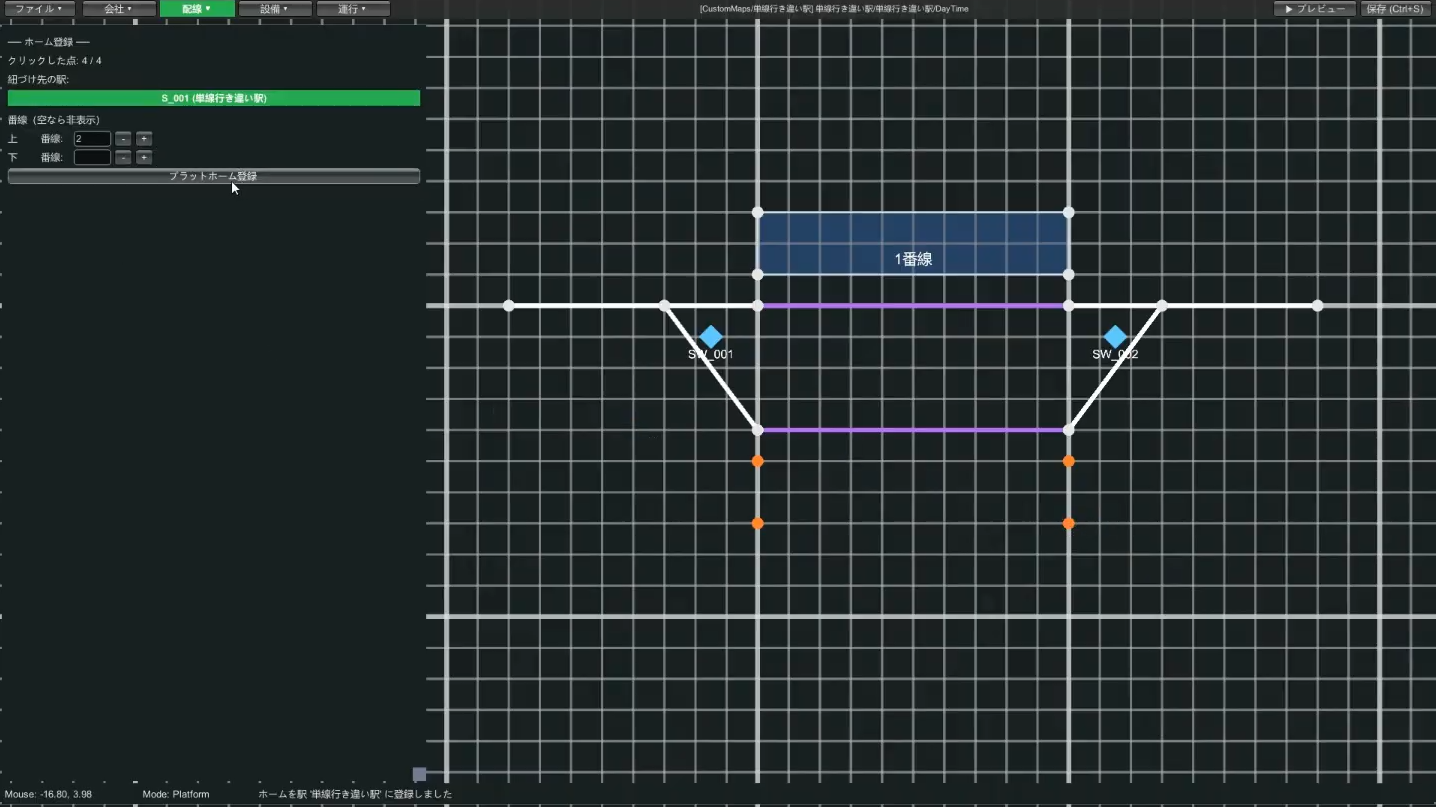

各ホームには上辺・下辺それぞれに番線名を書けます。たとえば1番線のホームは軌道回路の上にあるので、ホームの下側に「1番線」と入れます（線路に面した側に番線名がくるイメージ）。

2番線のホームも同じように置いたら、▶ プレビューで見た目を確認し、Ctrl+Sで保存。

→ くわしくは 配線編集ガイド

🚦 STEP3　設備（てこ・進路・信号・出発ボタン）

3-1. 先に「進路」を考える

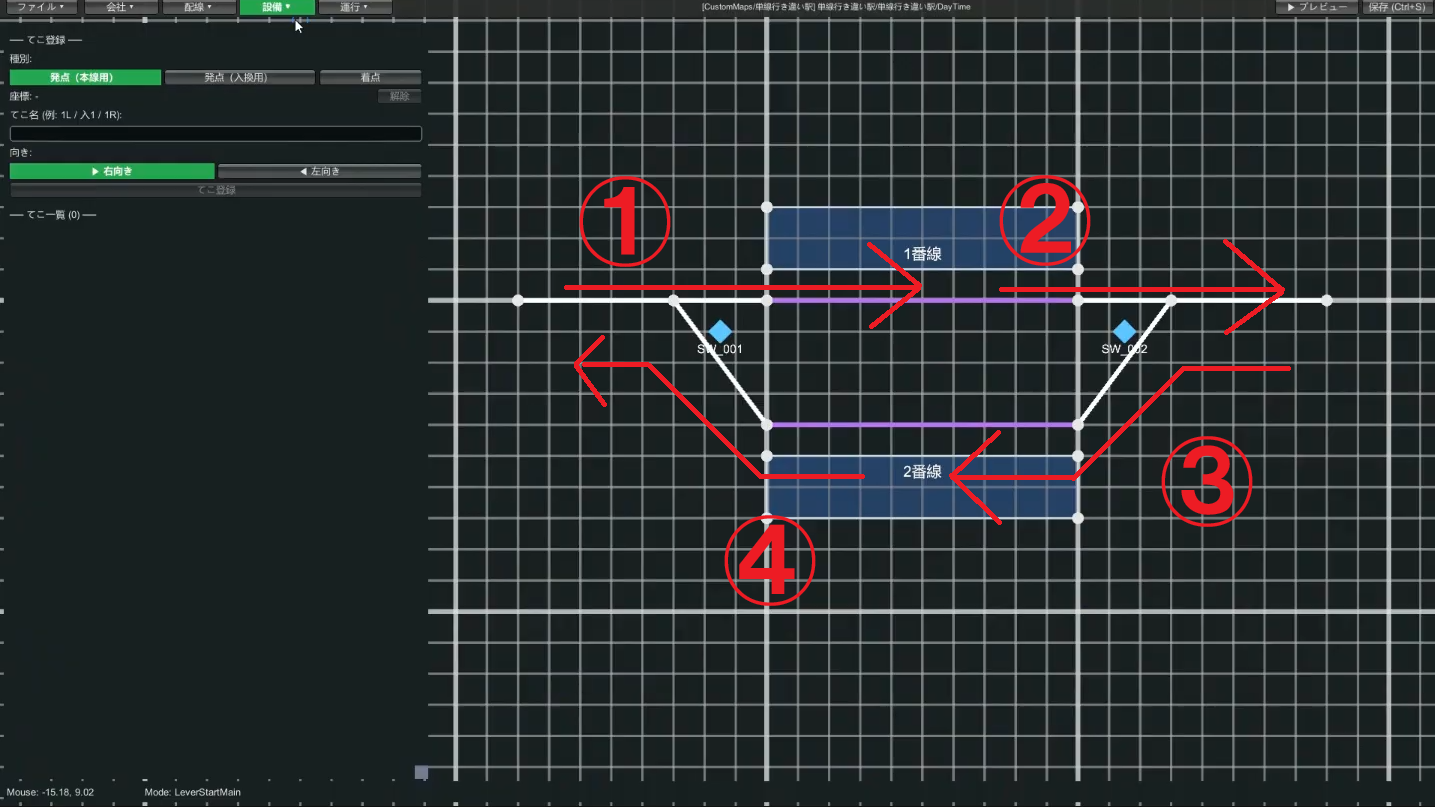

てこを置く前に、どんな進路（列車が通る道すじ）が必要かを考えます。この駅で必要なのは次の4つ。

• 1番線に入る進路 / 1番線から出る進路
• 2番線に入る進路 / 2番線から出る進路

進路は「発点てこ（出発側）」と「着点てこ（行き先側）」のペアで作るので、この4進路ぶんのてこを置いていきます。

3-2. てこを置く

設備 → てこ。発点には「本線用」と「入換用」がありますが、初めは本線用だけでOK。 今回は右行き＝1番線、左行き＝2番線と決めたので、次のように置きます。

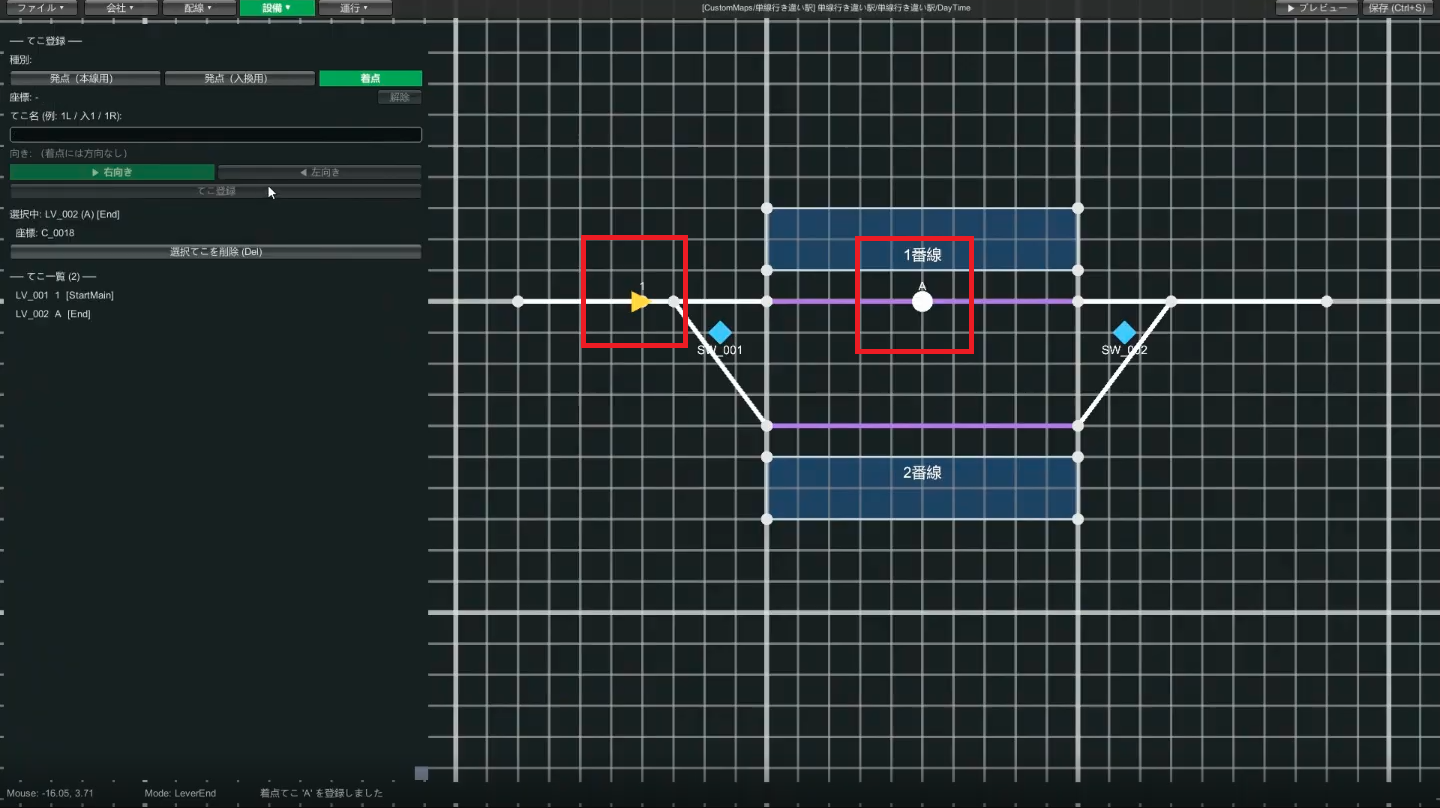

てこの向き（左右）を選び、名前を入れて座標をクリック→登録。着点てこは進路の終わる軌道回路の上に置きます。

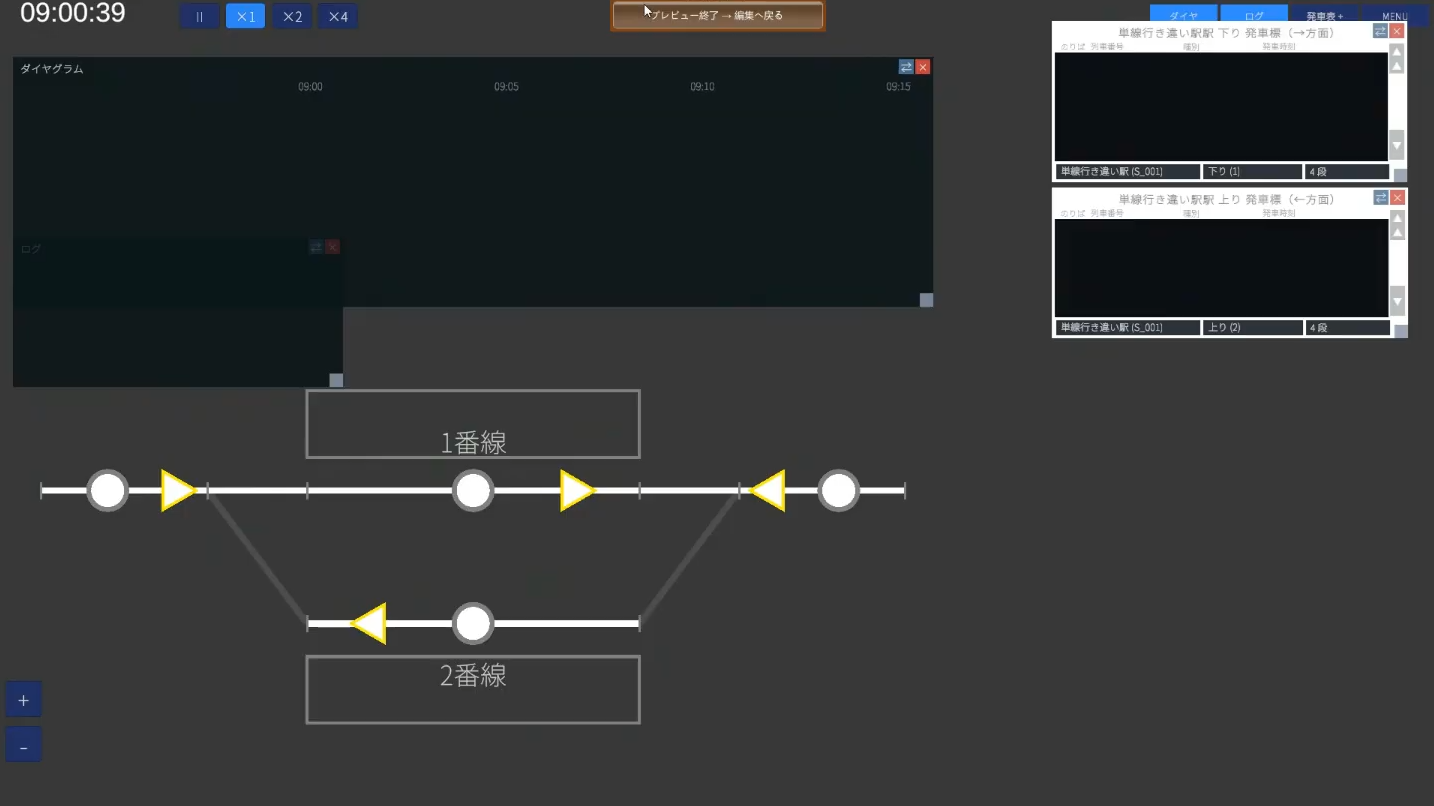

同じ要領で残りのてこ（2/B、11/C、12/D）も置いていきます。置き終えたらプレビューで確認。

3-3. 進路を登録する

てこが置けたら進路は簡単です。設備 → 進路で、

1. 発点てこをクリック → 着点てこをクリック（例：1 → A で進路 1A）
2. 経由する軌道回路を順にクリック（例：分岐の直進側 → 1番線の軌道回路）
3. （任意・上級）接近鎖錠の軌道回路を指定（次項）
4. 登録。進路名は発点＋着点で自動命名（1A など）

進路として連ねた軌道回路は、その進路を守る信号機（場内・出発・入換）が「ここから先は自分の管理範囲」と宣言する区間になります。信号機は管理範囲内に列車が在線している間は赤を示し、列車を進入させません。

このため、発点てこ・信号機が置かれている軌道回路は、進路に含めません。含めてしまうと、列車がてこ・信号機の位置に達した瞬間に信号機が自分自身を守って赤になり、列車がその場で立ち往生します。

実例: 軌道回路 TC_A → TC_B → TC_C と並んでおり、TC_A に発点てこを置き、TC_A と TC_B の境界に場内信号機を置き、TC_C に着点てこを置く場合、進路には TC_B, TC_C を連ねます。TC_A は進路に含めません。着点てこのある TC_C は進路に含めます（着点てこは進路の終端を示す目印で、その軌道回路は進路範囲の内側です）。

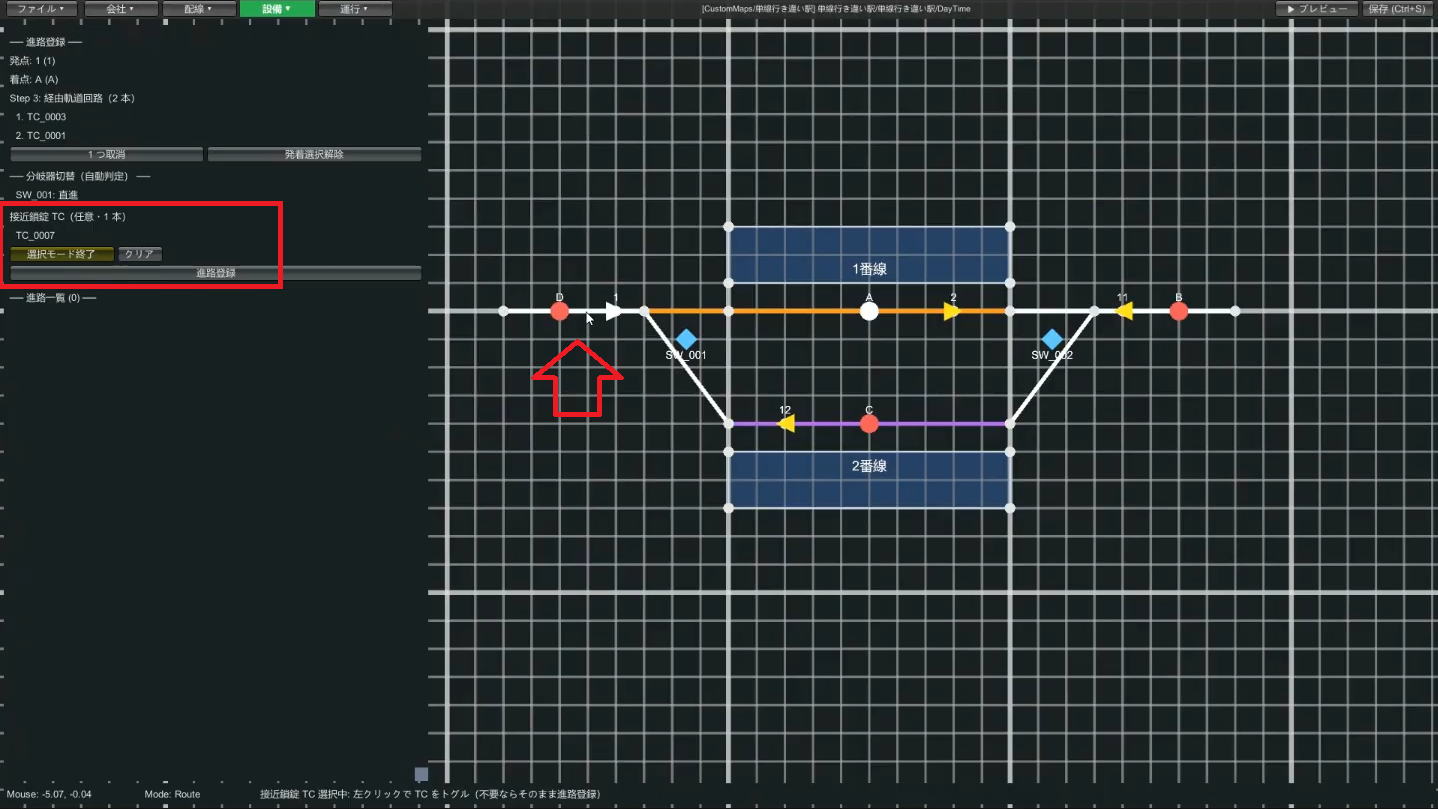

3-4.（任意・上級）接近鎖錠を設定する

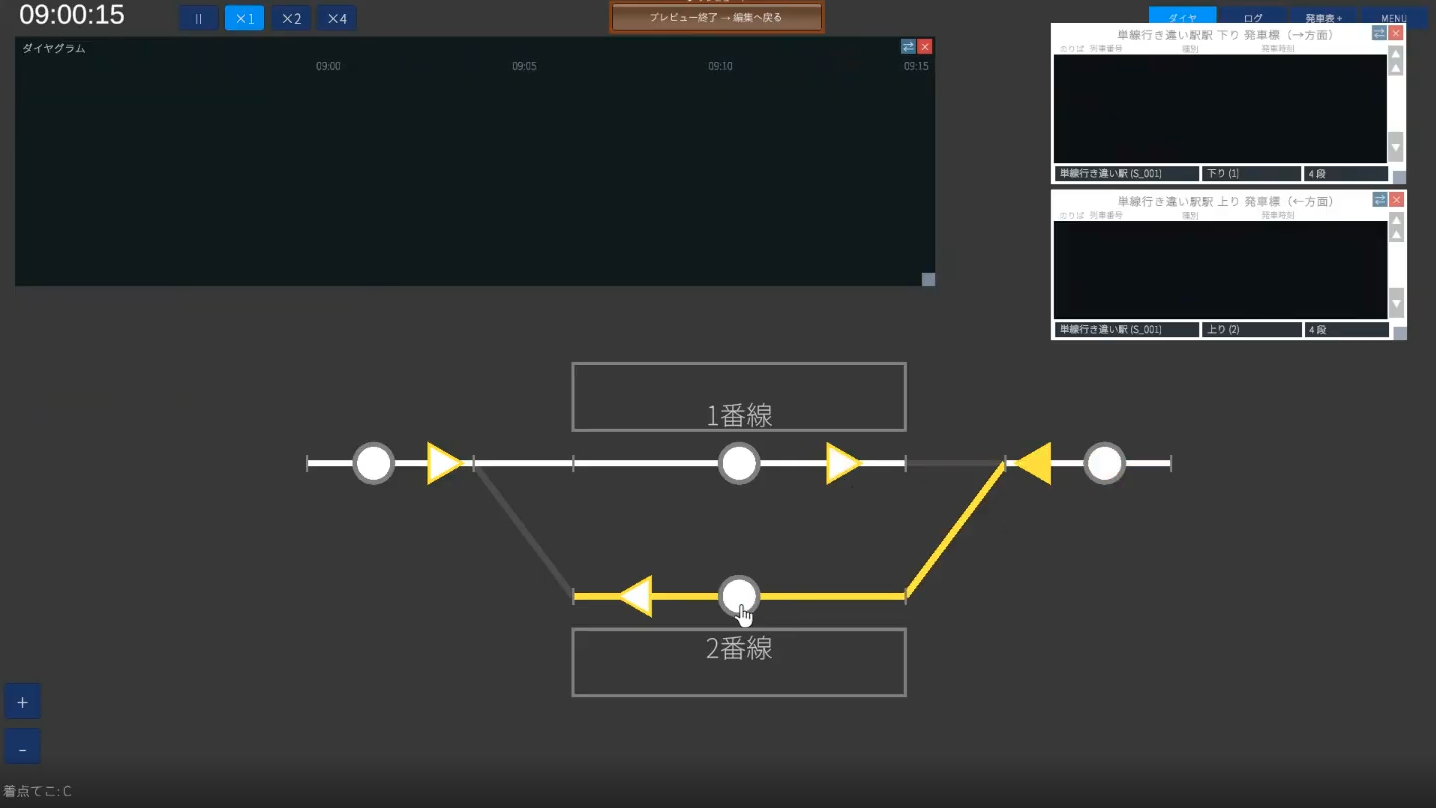

4つの進路（1A・2B・11C・12D）を同じ要領で登録したら、プレビューでてこを操作し、分岐がちゃんと切り替わることを確認します。

3-5. 信号機を置く

設備 → 信号機。信号機は進路とセットで、進路1本につき信号機1本を置きます。列車が到着する側が場内信号機、出発する側が出発信号機です（しくみは同じ）。

1. 信号機モードで種類（場内 / 出発）を選び、マップ上の座標をクリック
2. 発点てこと着点てこをクリックして担当進路を指定（例：1 → A で 1A の信号機）
3. 信号機登録

4進路ぶん（場内：1A・11C、出発：2B・12D）置いていきます。

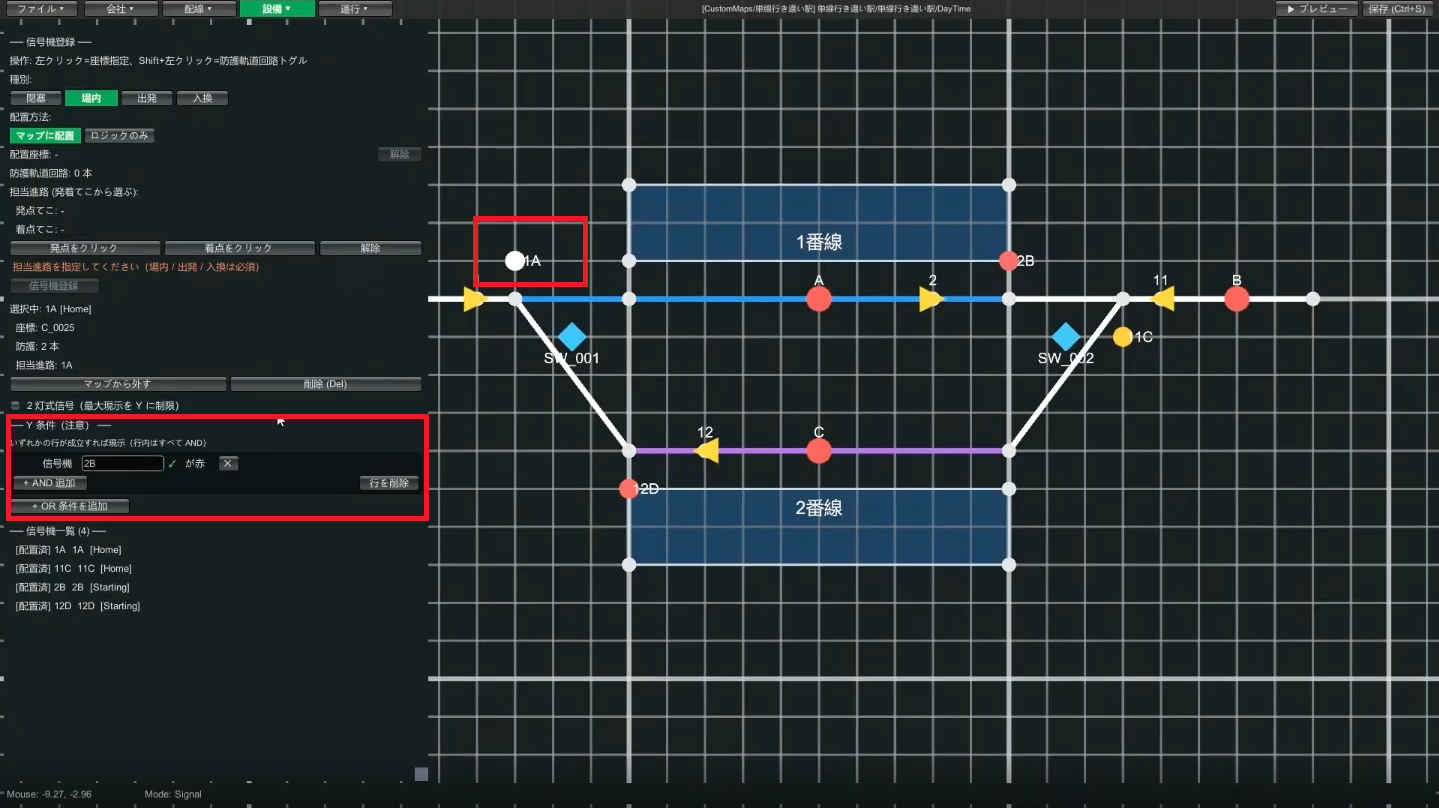

3-6.（任意・上級）黄色信号を出せるようにする

3-7. 出発ボタンを置く

1. 設備 → 出発ボタン。座標をクリックして配置
2. 担当する駅と、発車音（ベル / ブザー）を選んでボタン登録
3. 1番線・2番線の両方に置けば設備は完成

→ くわしくは 設備編集ガイド

📋 STEP4　運行（ダイヤを組む）

運行カテゴリはシナリオを選んでいるときだけ使えます。経路グループ → 列車 → ダイヤグラム、の順で進めます。

4-1. 経路グループを作る

経路グループは「列車が通る道すじのテンプレート」。列車1本ずつ書くと大変なので、ルートをグループにまとめて使い回します。まず右行き（1番線に入って出る）のグループを作ります。

1. 運行 → 経路グループ。経路グループID（例 1番線到着）を入力
2. 方向（右 / 左）を選ぶ。右行きなので「右」
3. 出現TC＝列車が現れる軌道回路（左端の単線TC）を選ぶ。出現オフセットは駅停車の何秒前に出すか（例 80秒）
4. 発車標は「自動（方向から決定）」でOK

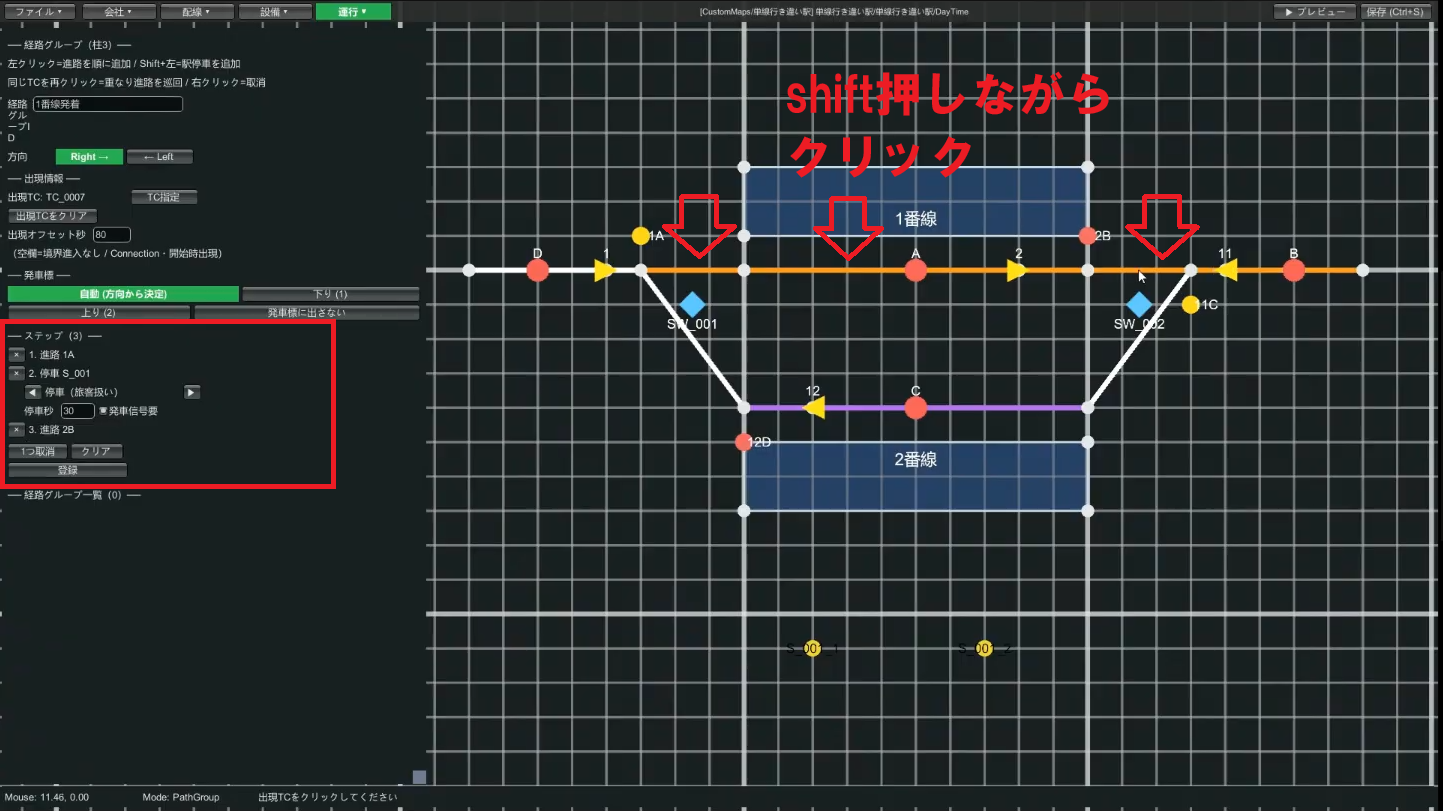

5. ステップを順に登録：進路 1A の軌道回路を左クリック → 停まる1番線の軌道回路をShift+左クリック（駅停車） → 出発する進路 2B の軌道回路を左クリック
6. 3ステップ登録できたら登録

同じ要領で左行き（2番線）のグループも作ります（ID 例 2番線発、方向「左」、出現TCは右端の単線TC、ステップは 11C → 2番線停車 → 12D）。

4-2. 列車を登録する

運行 → 列車一覧で、走らせる列車を登録します。行き違いさせるので2本作ります。

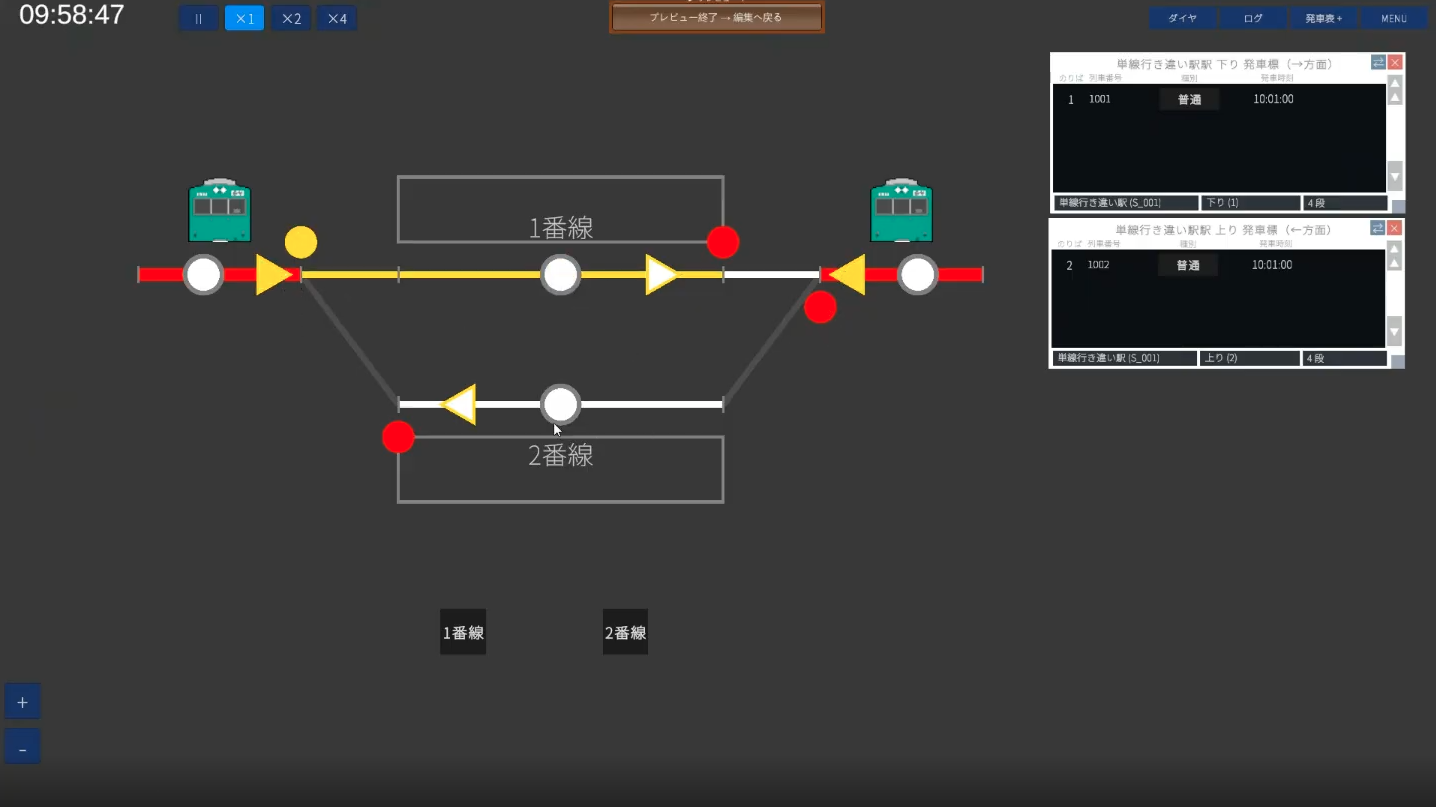

同じ時刻に到着・発車させると、2本が駅で行き違いします。保存したら▶ プレビューで、発車標に列車が出て、実際に出現・発車するか確認しましょう（出発ボタンも押してみる）。

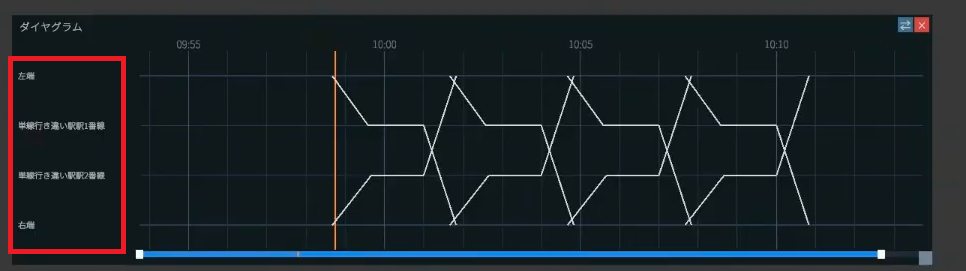

4-3. ダイヤグラムを表示する（任意）

ここまでで列車は動きます。最後にダイヤグラム（時刻×位置のグラフ）を表示する設定です。むずかしければ飛ばしてもOK。

運行 → ダイヤ図で、グラフの縦軸に並ぶ行を上から順に登録します。

• 左端（マップ端）：種別「マップ端」、表示名（例 左端）、対応する軌道回路を選ぶ
• 駅の1番線・2番線：種別「駅番線」、駅と番線を選んで登録
• 右端（マップ端）：左端と同様に

左端 → 1番線 → 2番線 → 右端、のように端を最初と最後、駅の番線を真ん中に並べるとダイヤが描かれます。

4-4. 列車を増やす（コピー）

1本できたら、運行 → 列車一覧のコピーで同じような列車を量産できます。列車番号と時刻だけ変えればOK。

→ くわしくは 運行編集ガイド

🎉 完成！　次のレベルへ

おつかれさまでした。これで単線で2本の列車が行き違う、自作マップの基本が一周できました。 会社→配線→設備→運行という流れと、てこ・進路・信号の関係がつかめていれば大成功です。

うまく動かないときは

• 保存時のメッセージを読む：「進路が軌道回路を参照していない」などの警告は、足りない設定を教えてくれています
• こまめにプレビュー：1〜2本ずつ確認すると、出現TCの向き違いやステップ順のミスにすぐ気づけます
• てこが置けない：軌道回路が短すぎる合図。長め（3〜5マス）に引き直す
• 列車が詰まる：単線で間隔が近すぎないか確認
