🎯 概要

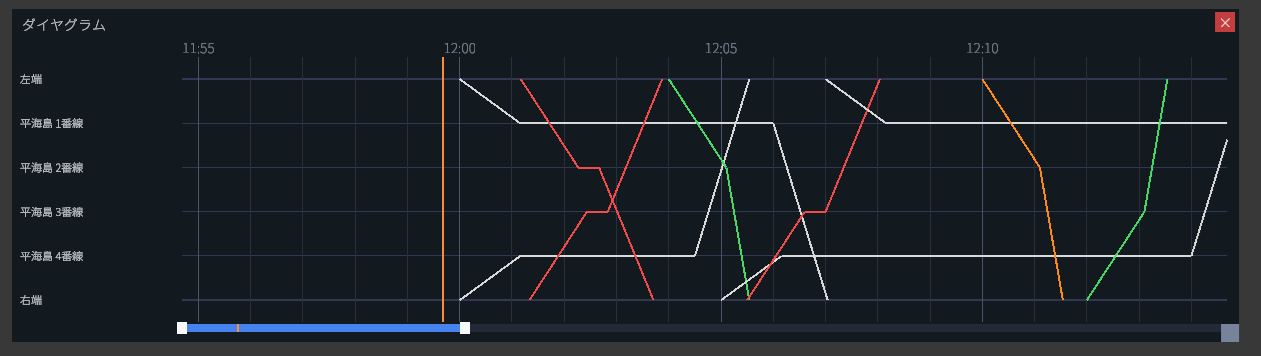

ダイヤグラムビューは、縦軸に駅・番線・引上線、横軸に時刻をとり、計画ダイヤを折れ線グラフで一覧表示するパネルです。各列車がいつ・どの番線を発着するかを俯瞰でき、折り返し列車の追跡や本線通過列車の確認に役立ちます。

注意：ダイヤグラムに表示されるのはあくまで計画ダイヤです。実列車の現在位置をリアルタイムに追跡しているわけではありません。遅延や扱いミスがあっても、画面上のダイヤ線そのものは変化しません。

ダイヤグラムビューの表示・非表示は、以下のいずれかの操作で切り替えます。

操作	動作
F1 キー	パネルの表示・非表示をトグル
画面上部の「ダイヤ」ボタン	パネルの表示・非表示をトグル

マップ内の駅・番線・引上線・終端などが、上から順に並びます。

パネル上部に時刻目盛りが表示されます。1 分単位の細い目盛りに加え、 5 分ごとに太い縦線が引かれており、時間スケールを把握しやすくなっています。

オレンジ色の縦線が、現在のシナリオ時刻を示します。通常は画面中央付近にオレンジ線が表示され、時間の経過とともにダイヤ線が左から右に流れていきます。

ダイヤ線は、列車の種別ごとに色が割り当てられています。

過去や未来の時刻のダイヤを確認したい場合は、パネル上で次の操作を行います。

パネルのヘッダー表示で、現在のモードが判別できます。

状態	ヘッダー表示
現在時刻追従中	`ダイヤグラム`

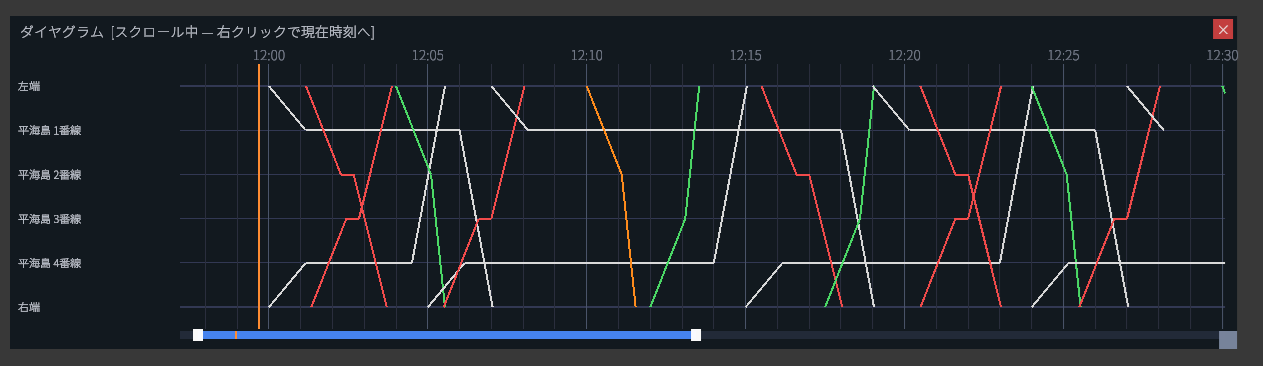

スクロール中	`ダイヤグラム [スクロール中 — 右クリックで現在時刻へ]`

戻りかた：スクロール中はオレンジの現在時刻縦線が画面中央から外れます。右クリック 1 回で現在時刻に戻れることを覚えておくと、未来のダイヤ確認 → 現在に復帰の往復が素早く行えます。

ダイヤグラムビューに描かれているのは、シナリオに登録された計画ダイヤです。実際の列車の遅延、扱いミスによる停止、信号冒進などの状況はこの画面には反映されません。実列車の位置はメイン画面のマップ上で確認してください。
